B415

Descrizione

Il caricatore B415C è equipaggiato con quadro porta ventose dotato di un sistema idraulico per il distacco delle lastre dal pacco.

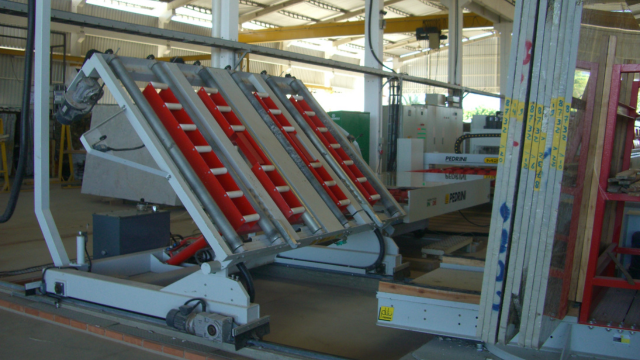

Lo scaricatore B415S è equipaggiato con supporti per il sostegno delle lastre durante la fase di basculamento.

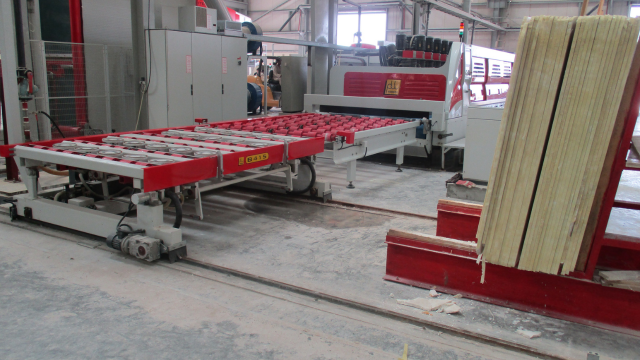

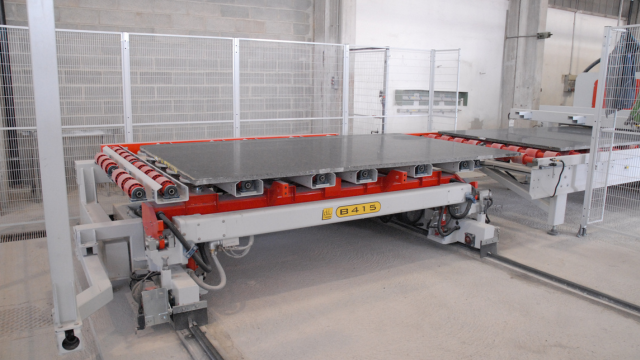

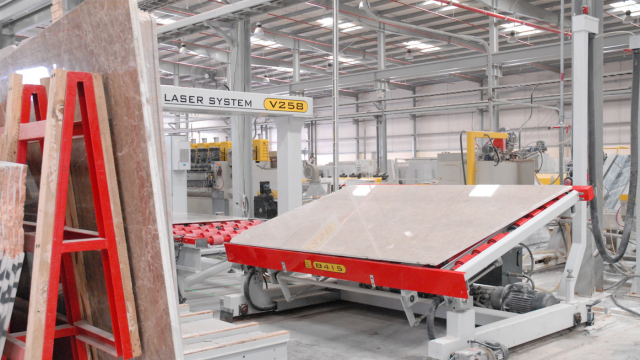

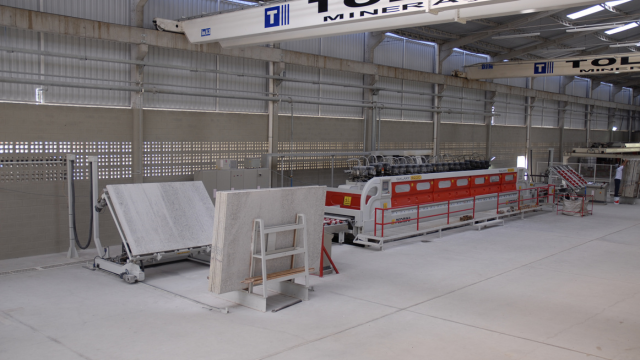

Le macchine sono composte da una struttura basculante mobile che si muove su una coppia di binari fissati al pavimento per avvicinarsi al supporto lastre in posizione verticale per la presa o lo scarico del materiale. Il piano basculante comprende una serie di rulli motorizzati per il trasporto delle lastre in orizzontale.

L’impianto idraulico alloggiato nella base consente i tre movimenti principali delle macchine:

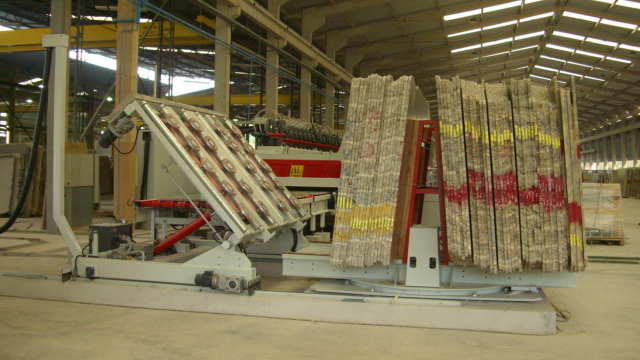

Sollevamento basculante a tre posizioni: a 0° nella fase di trasporto, a 85° nella fase di spostamento e a 95° nella fase di presa o scarico lastra
Entrata e uscita a scomparsa del gruppo ventose o del gruppo rullini trasversali
Movimento di sfoglio verticale durante la presa e appoggio su cavalletto durante lo scarico

Le macchine automatiche per il carico e lo scarico di lastre di marmo e granito dispongono di ciclo automatico gestito dal PLC.

Configurazioni

Il caricatore e lo scaricatore per lastre B415 sono disponibili in diverse versioni caratterizzate dalla combinazione dei seguenti parametri:

Supporti lastre

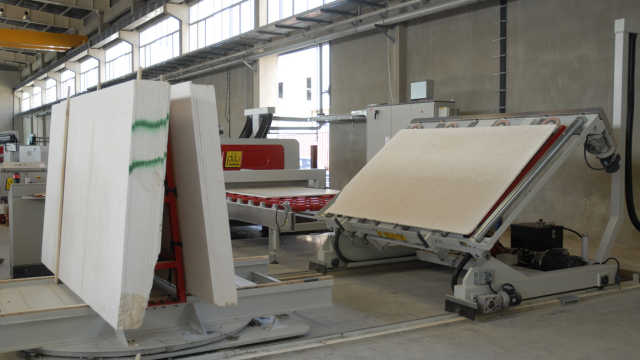

Le macchine possono essere abbinate a: supporto lastre singolo fisso, supporto lastre doppio su piattaforma girevole.

Tipologia di lavorazione

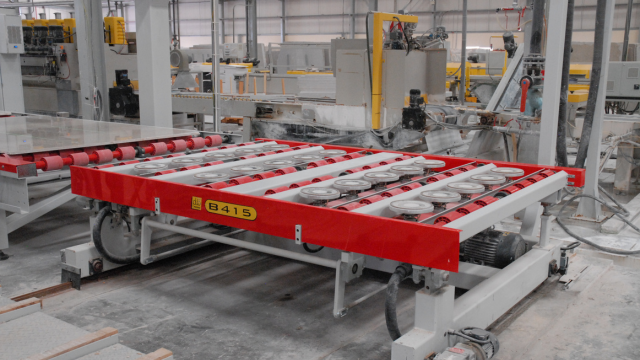

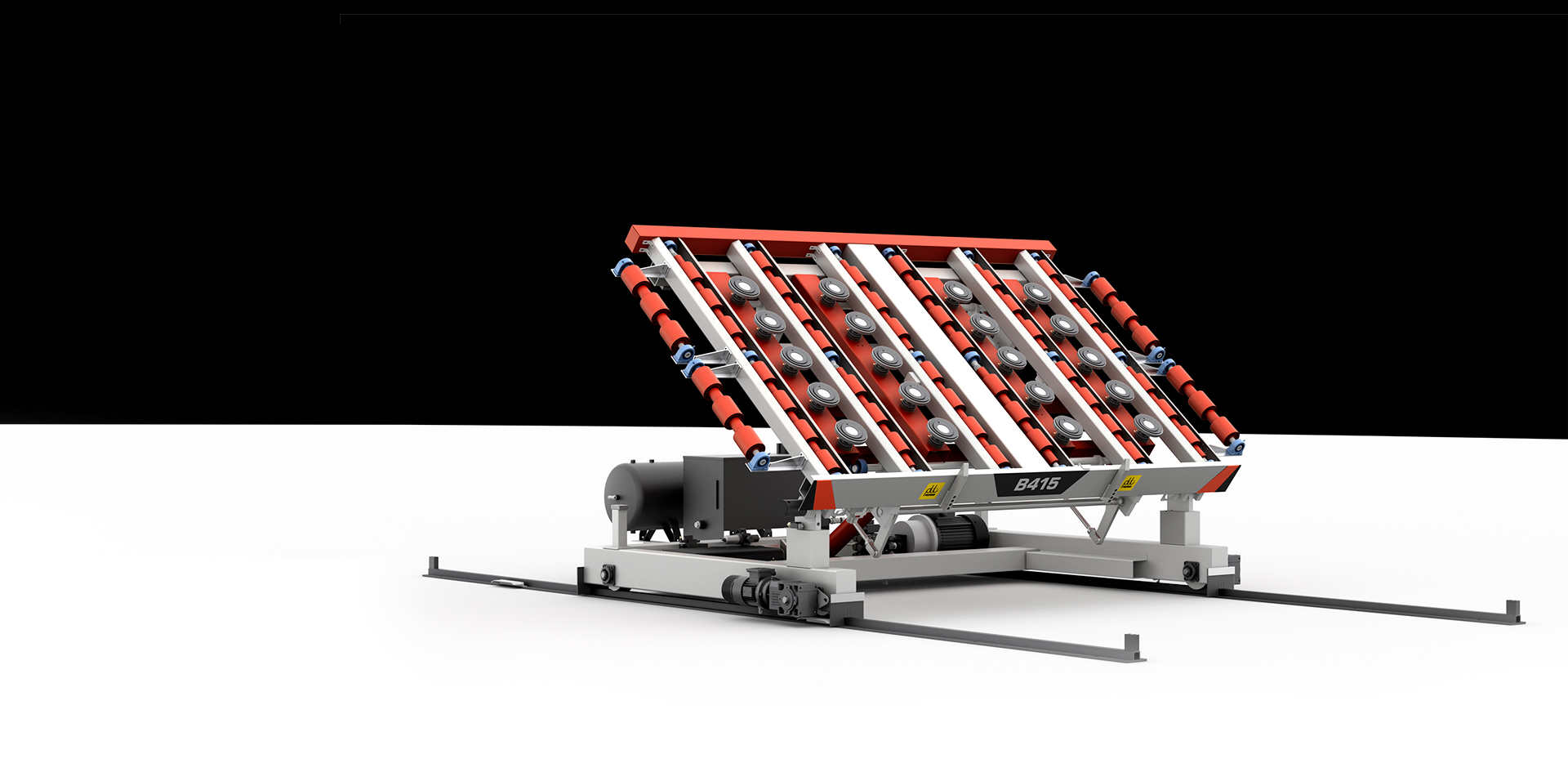

B415C: caricatore automatico basculante con ventose a scomparsa inserite tra i rulli del piano di trasporto

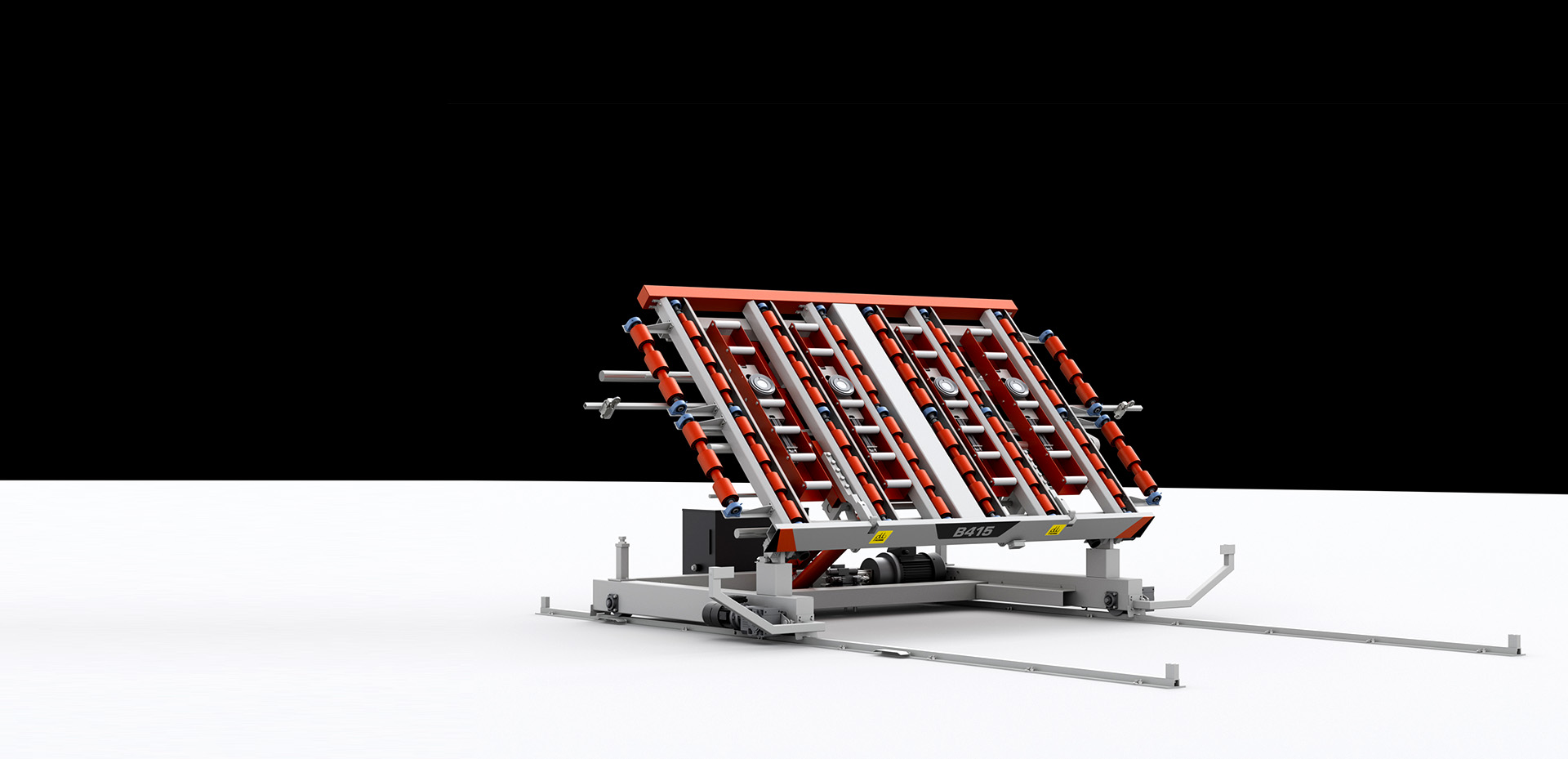

B415S: scaricatore automatico basculante con rullini trasversali a scomparsa inseriti tra i rulli del piano di trasporto.

Entrambi i modelli sono consigliati per linee di lavorazione lastre in orizzontale.
B415P: caricatore/scaricatore automatico basculante con inserimento su rulliera a pettine. Consigliato per linee di lavorazione lastre da inserire in spazi ridotti o per scarichi intermedi.
