Butterfly B416

Descrizione

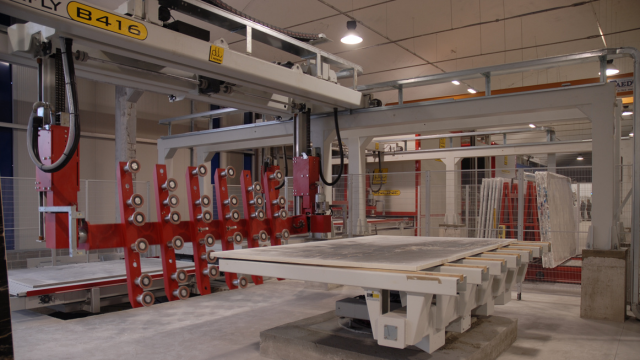

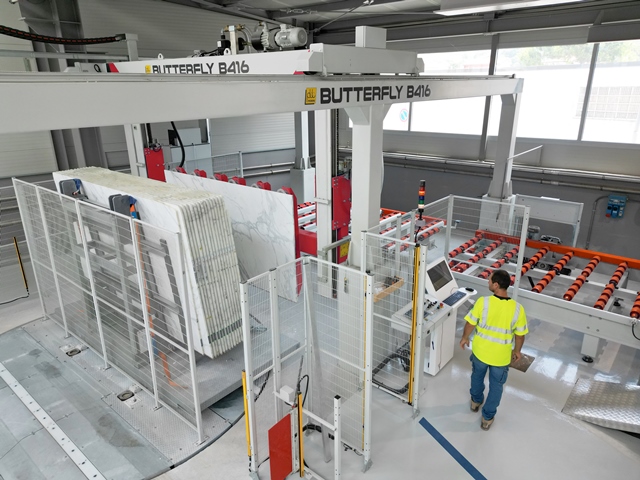

Per le linee di lavorazione a macchia aperta, Pedrini dispone del caricatore/scaricatore automatico Butterfly B416 dotato di tutti gli assi di movimento necessari per gestire efficacemente il lato e il verso di ingresso/uscita delle lastre. In questo caso il robot con piano a ventose con traslazione su vie di corsa aeree deve essere abbinato a una rulliera a pettine girevole e a un supporto lastre.

Butterfly B416 è disponibile anche:

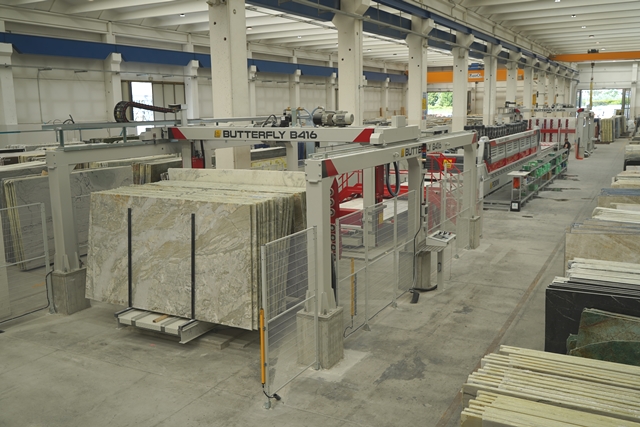

con corsa trasversale doppia per operare su 4 posizioni: due postazioni di stoccaggio lastre, una postazione per il supporto a pettine e una postazione di carico/scarico lastre
con presa e rilascio in verticale per materiali particolarmente fragili o porosi come il travertino

Il ciclo di lavoro, programmato da PLC, può controllare fino a 5 assi di movimento, il piano a ventose effettua rotazione fino a 360°.

Gli elementi operativi, che vengono sollecitati solamente a trazione dal peso del materiale e si muovono su vie di corsa sopraelevate, non creano ingombro a terra e assicurano estrema stabilità.

Un sistema di sicurezza assicura il mantenimento del vuoto in caso di momentanea assenza di energia elettrica.

Punti di forza

Smart

È dotato di un software di elettronica innovativo che consente di gestire facilmente tutti i movimenti

Solida

Si muove su vie di corsa sopraelevate, non crea ingombro a terra e assicura estrema stabilità

Versatile

Costruita in diversi modelli in funzione della diversa tipologia di movimentazione richiesta

Flessibile

Può essere fornita con un numero di ventose variabile in funzione del materiale processato

Configurazioni

BUTTERFLY B416 è una macchina molto versatile ed è costruita in molteplici modelli in riferimento alla tipologia di movimentazione che deve effettuare, come per esempio:

Presa o scarico lastre da supporti o da cavalletti mobili

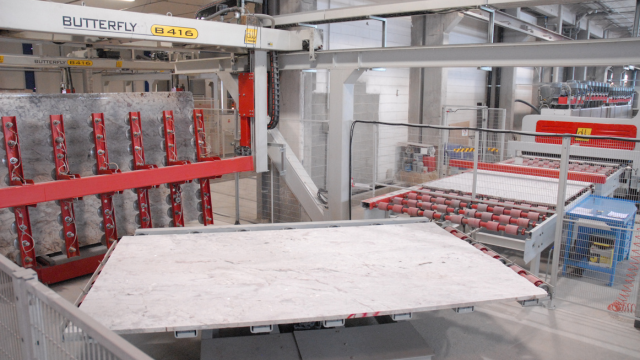

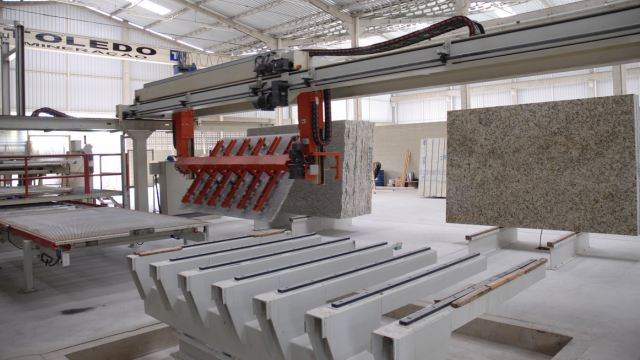

Presa e ribaltamento della lastra tramite appoggio su una rulliera o supporto rotante a pettine per eseguire il processo a “macchia aperta”

Carico/scarico da linee di resinatura con appoggio o presa della lastra da o su barelle

Combinazioni con più posizioni di lavoro longitudinali
