Impianti di resinatura Resiline

Descrizione

RESINLINE è la linea di resinatura Pedrini per il trattamento e il risanamento di lastre e/o filagne di marmo, granito, quarziti e altre pietre naturali.

Gli impianti di resinatura delle lastre RESINLINE migliorano le caratteristiche meccaniche ed estetiche dei materiali processati e permettono la commercializzazione di pietre non utilizzabili allo stato naturale.

Il processo di resinatura delle lastre avviene essenzialmente in 5 fasi:

Carico del materiale su supporti mobili
Asciugatura e preriscaldamento della lastra o filagna
Applicazione della resina epossidica
Catalisi e indurimento della resina in un forno a microonde e/o in una torre multipiano
Scarico del materiale

Le soluzioni esclusive di resinatura delle lastre, come il forno a microonde, rendono gli impianti Pedrini unici e altamente efficienti. Tutti i componenti sono modulari e garantiscono il perfetto funzionamento degli impianti nel lungo termine con una produzione costante.

Gli impianti RESINLINE sono personalizzati in relazione al prodotto, alla tipologia di resina, al grado di automazione richiesto e alla conformazione dello spazio disponibile e sono realizzati per velocità produttive a partire da 6 fino a 60 cicli per ora.

Inoltre, l’utilizzo del forno a microonde nella linea di resinatura presenta numerosi vantaggi:

Diminuzione iniziale della viscosità con penetrazione profonda della resina
Omogeneità di attivazione della resina
Riduzione dei tempi di catalisi della resina rispetto ai sistemi tradizionali
Risanamento rapido e profondo delle lastre di marmo e granito con miglioramento del risultato di lucidatura
Semplificazione della fase di ritocco
Utilizzo efficace dell’energia con riduzione dei consumi
Utilizzo di qualsiasi resina di tipo epossidico
Temperature sviluppate compatibili con tutti i tipi di marmi e graniti
Sicurezza totale per gli operatori
Riduzione degli spazi per lo stazionamento del materiale fra i vari processi

Componenti della linea di resinatura per lastre

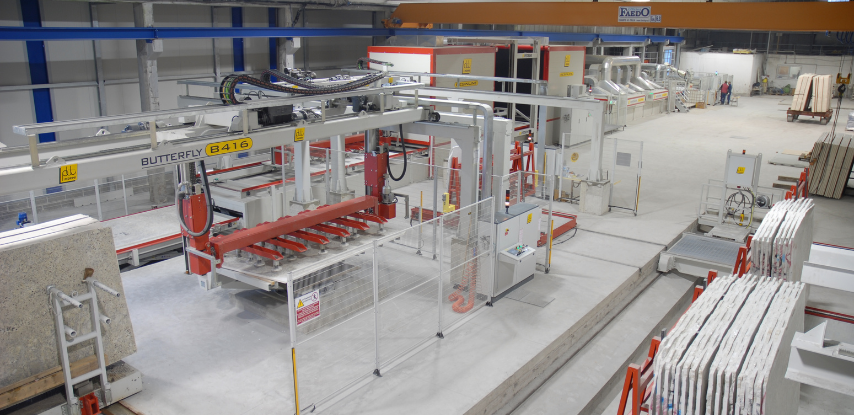

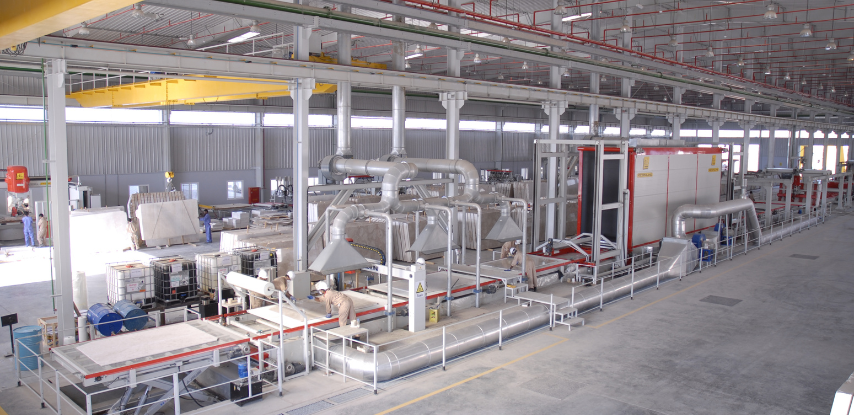

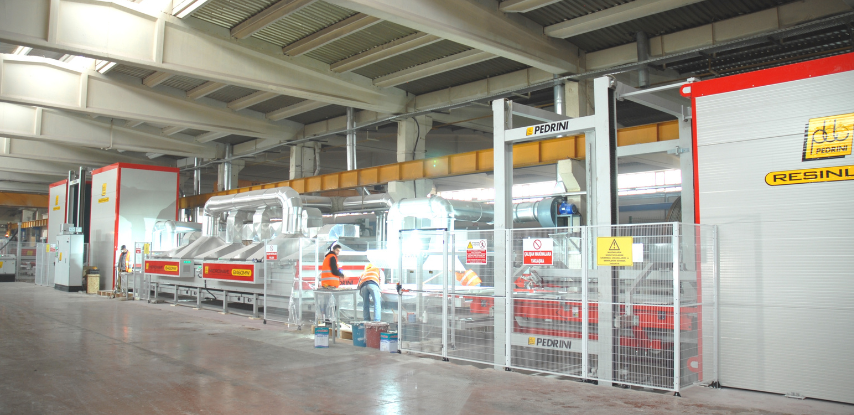

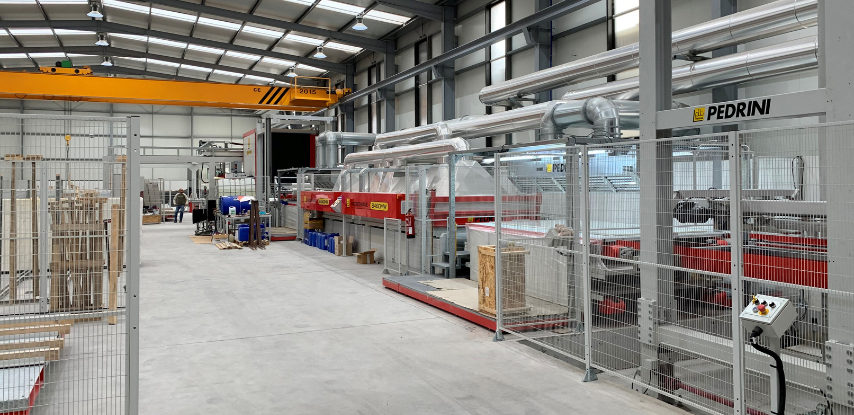

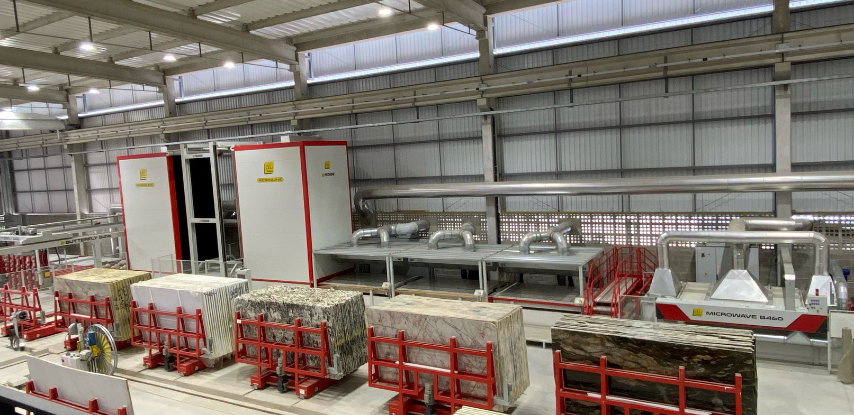

Questa linea di resinatura di lastre di pietra è caratterizzata dalla presenza di un forno a microonde e dall’asciugatura a tunnel. In questo tipo di linea il carico e lo scarico di marmo e granito sono in prossimità di una delle due estremità della linea, permettendo sia una facile gestione delle operazioni sia l’ottimizzazione dello spazio disponibile.

Configurazioni

Mantenendo la sequenza delle operazioni, le linee di resinatura per lastre di Pedrini possono essere configurate a seconda delle necessità del cliente secondo le seguenti opzioni:

Asciugatura

Sistema di asciugatura a tunnel
Sistema di asciugatura a torre multipiano

Il sistema di asciugatura viene scelto in funzione della conformazione dello spazio disponibile. Entrambi i sistemi prevedono il ricircolo termo-controllato dell’aria calda.

Applicazione della resina

Mixer automatico e distribuzione manuale
Mixer e distributore automatici collegati a una testa mobile montata su una struttura a ponte
Mixer e distributore automatici collegati al robot cartesiano Gravity

Il tipo di applicazione è scelto in base al grado di automazione richiesto.

Stesura della rete di rinforzo

Supporto per rotoli a svolgimento e taglio manuale
Svolgitore con utensile mobile lungo un asse azionato con pulsante per il taglio della rete
Stenditore automatico composto da due unità: gruppo svolgitore/taglio e stenditore mobile a pinze pneumatiche

L’applicazione viene scelta in base al grado di automazione richiesto.

Catalisi della resina

Forno a Microonde che riduce i tempi di catalisi
Torri multipiano singole (circa 20 – 40 lastre)
Torri multipiano doppie (circa 60 – 80 lastre)

Il sistema di catalisi della resina viene scelto in funzione del tipo di resina e della capacità produttiva richiesta.

Soluzioni speciali

Gli impianti di resinatura per lastre RESINLINE Pedrini sono proposti in diverse soluzioni per eseguire trattamenti speciali

Resinline compatte

Le resinline compatte sono soluzioni di resinatura di lastre di marmo e granito indicate per chi ha bisogno di resinare quantità ridotte o limitate. Anche questi impianti sono modulari e componibili in funzione delle esigenze di ogni utilizzatore e dello spazio disponibile.

Sono composte principalmente da:

Caricatore/scaricatore
Torre combinata di asciugatura e catalisi
Area di applicazione

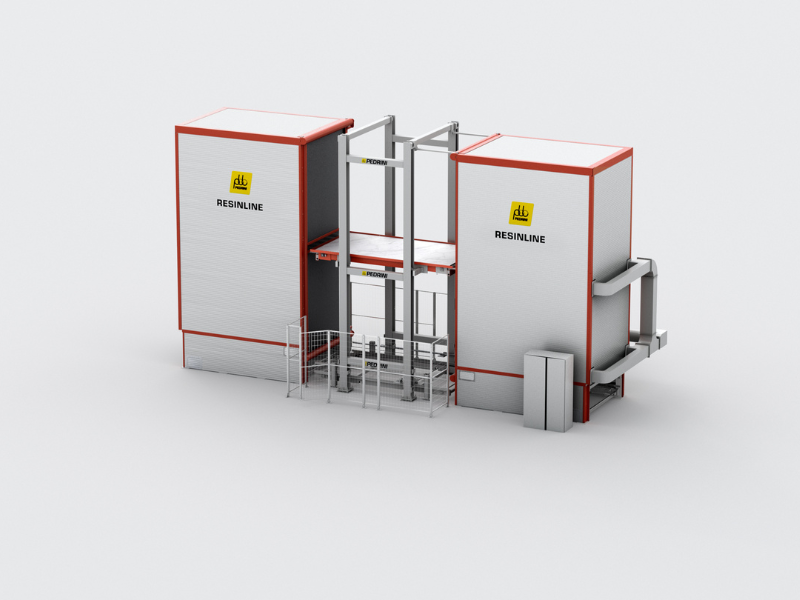

Il forno a torre combinato è suddiviso in due camere con due riscaldamenti indipendenti. I piani inferiori sono dedicati all’asciugatura e pre-riscaldamento, i piani superiori sono dedicati alla catalisi e all’indurimento della resina.

Trattamenti a base solvente

Gli impianti per il trattamento di lastre di marmo e granito con prodotti specifici sono utilizzati per evidenziare in maniera omogenea le caratteristiche dei materiali che presentano difetti naturali.

L’area di applicazione comprende un sistema di aspirazione potenziato e con un dosatore automatico dei prodotti. Le torri di stoccaggio, nella sezione dedicata alla catalisi, hanno il sistema di circolazione dell’aria con sezionatore di flusso scegliendo tra il ricircolo e l’evacuazione.

Resinline per lavaggio

Pedrini ha studiato e realizzato un impianto totalmente automatico per il lavaggio con prodotti contenenti acido utilizzato per lastre di graniti/quarziti che presentano inclusioni di minerali ferrosi che possano dare origine a ossidazione e macchie di ruggine. L’impianto è fornito di un sistema automatico di applicazione del prodotto per mezzo di un dosatore e di una spazzola rotante. Le torri di stoccaggio, nella sezione dedicata alla catalisi, hanno il sistema di circolazione dell’aria con sezionatore di flusso scegliendo tra il ricircolo e l’evacuazione.

Alla fine del processo, prima dello scarico, la lastra viene lavata con acqua e con una spazzola rotante che rimuove il residuo del trattamento.

Resinline per filagne

Gli impianti di resinatura RESINLINE possono essere usati anche per la resinatura di filagne di marmo e granito. L’utilizzo di pianali a struttura chiusa rende possibile il carico delle filagne attuando lo stesso processo produttivo descritto per la resinatura delle lastre di pietra.
