Multifilo Jupiter GS230 GF

Descrizione

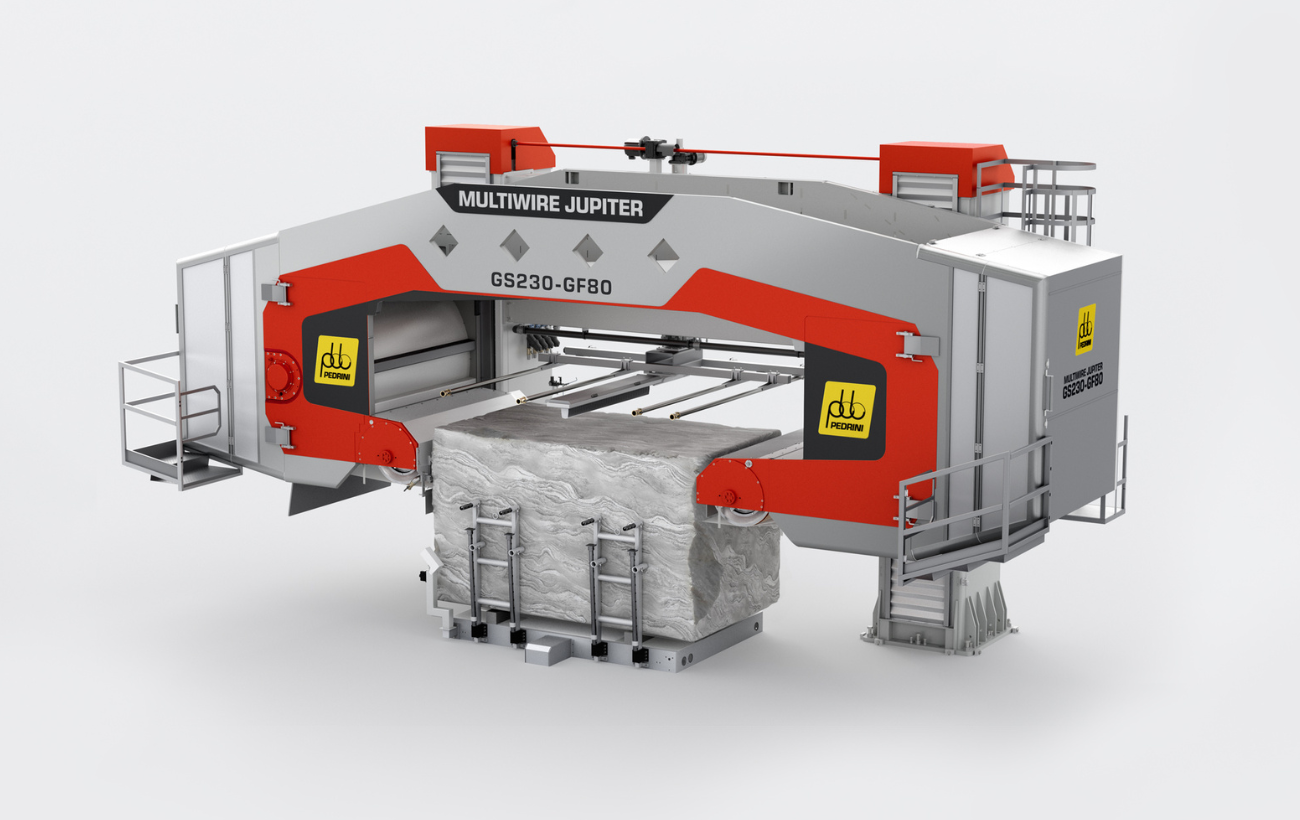

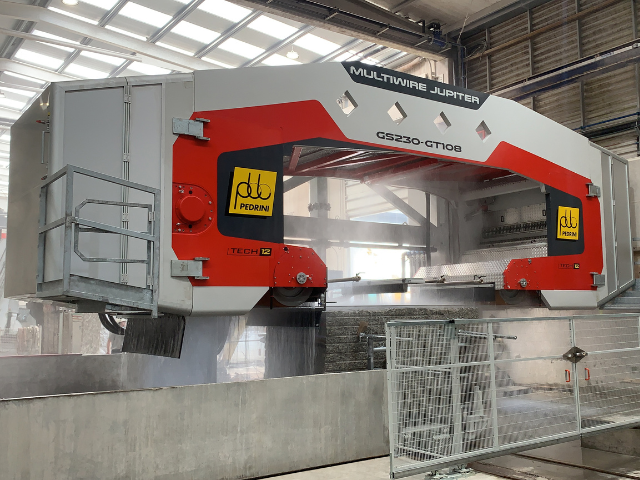

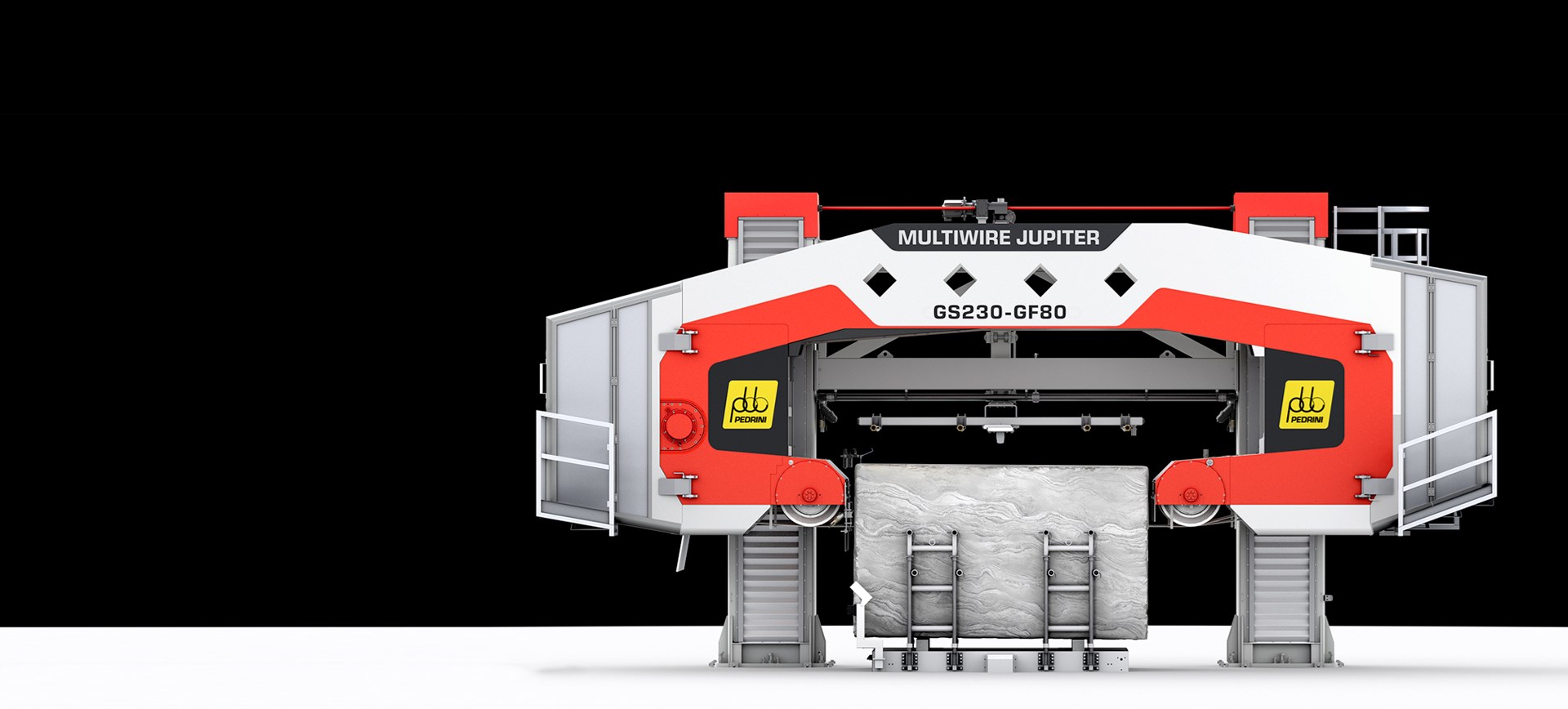

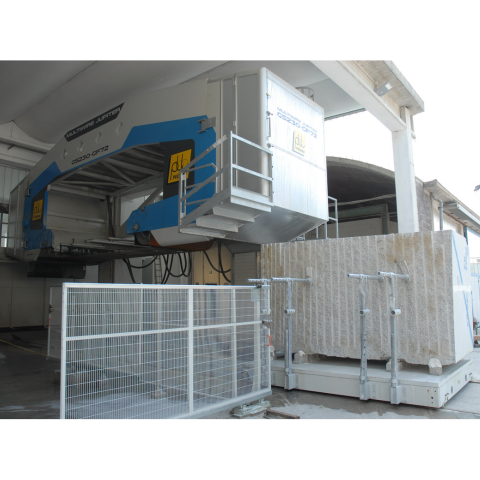

MULTIWIRE JUPITER GS230 è una macchina realizzata da Pedrini che esegue il taglio di blocchi con una serie di fili diamantati per la produzione industriale di lastre di granito.

Viene presentata in molteplici modelli che si differenziano per il numero massimo di fili, per il diametro dei fili diamantati (7,3 mm – 6,3 mm – 5,3 mm).
Con GS230 è possibile produrre contemporaneamente dallo stesso blocco lastre con spessori compresi tra 2 e 10 cm.

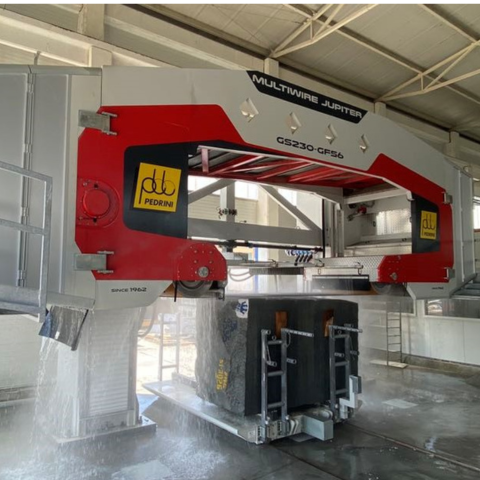

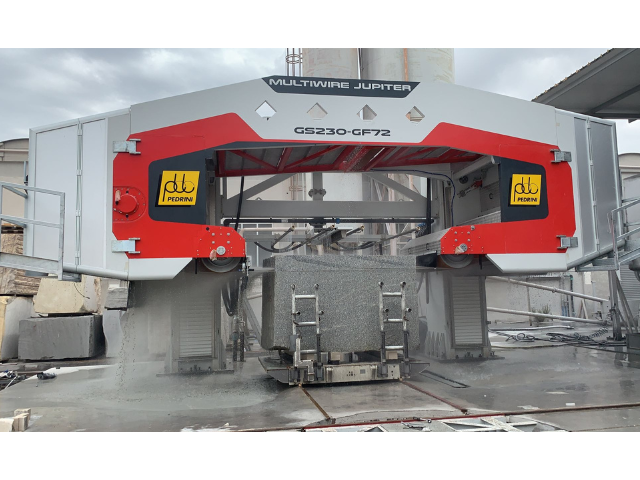

Il volano della multifilo mette in rotazione i fili diamantati che si muovono verticalmente lungo due colonne per tagliare il blocco in lastre. Il tensionamento dei fili diamantati è garantito dall’azione combinata della struttura rigida della macchina e da un sistema a pressione idraulica.

I fili sono interspaziati per ottenere lo spessore delle lastre mediante apposite scanalature ricavate nelle coperture del volano e dei rulli guidafilo.
I cicli automatici di taglio sono programmati da un monitor grazie a un’interfaccia grafica “user-friendly”.

Si caratterizza per la sua flessibilità, affidabilità, per le soluzioni tecniche di avanguardia assoluta e per la sua altissima capacità produttiva.

Punti di forza

Sicuramente avanti, decisamente la migliore

Solida

Costituisce la perfetta sintesi tra rigidità strutturale, bilanciamento dinamico e accuratezza negli spostamenti e negli scorrimenti.

Versatile

Disponibile nelle versioni da 16 a 80 fili, rispondendo così a qualsiasi esigenza produttiva

Brevettata

Si avvale di brevetti esclusivi e all’avanguardia che la rendono unica nel suo genere

Precisa

Garantisce un taglio accurato della lastra

Flessibile

Permette di gestire il taglio del blocco in lastre con spessori diversi

Affidabile

Propone soluzioni tecniche progettate e collaudate impiegando metodi e materiali all’avanguardia, senza impiegare elementi meccanici delicati o a rischio

Pratica

Agevola gli operatori nelle operazioni di gestione del filo diamantato e della macchina stessa grazie a un’interfaccia “user-friendly”

Efficiente

Progettata e costruita per ottimizzare il rendimento del blocco e dei fili diamantati

Completa

Si integra facilmente negli impianti di produzione di lastre

Configurazioni

MULTIWIRE JUPITER GS230 è costruita in molteplici versioni caratterizzate essenzialmente da una combinazione di diversi parametri.

Spessore della lastra

2 - 3
Lo spessore base della lastra è scelto in funzione del prodotto richiesto.

Diametro dei fili
7,3 - 6,3 - 5,3
Il diametro della perla diamantata è scelto in funzione del mix di materiali tagliati.

Numero di fili
16 - 24 - 32 - 40 - 48 - 56 - 64 - 72 - 80
Il numero di fili è scelto in funzione della capacità produttiva richiesta.

Passo
9,6 - 9,3 - 9
Il passo delle gole guidafilo è scelto in funzione del diametro della perla diamantata, per massimizzare la resa del blocco.

Resa nominale dei blocchi

Diametro filo 5,3 mm – 37,04 m²/m³

Diametro filo 6,3 mm – 35,84 m²/m³

Diametro filo 7,3 mm – 34,72 m²/m³

La resa nominale si riferisce a blocchi che tagliano lastre da 2 cm di spessore
